袋式除尘器

一、袋式除尘器介绍

袋式除尘器是一种成熟的比较完善的干式除尘设备除尘设备。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器后，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。

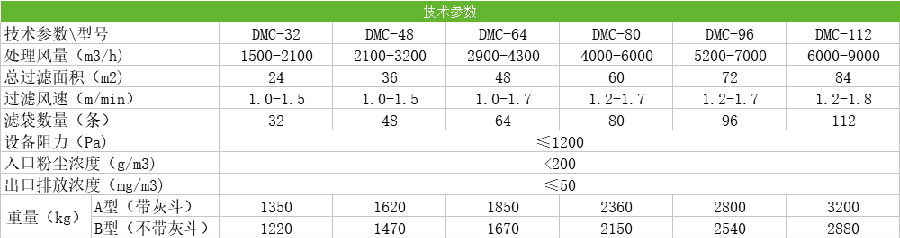

二、袋式除尘器技术参数

三、袋式除尘器结构

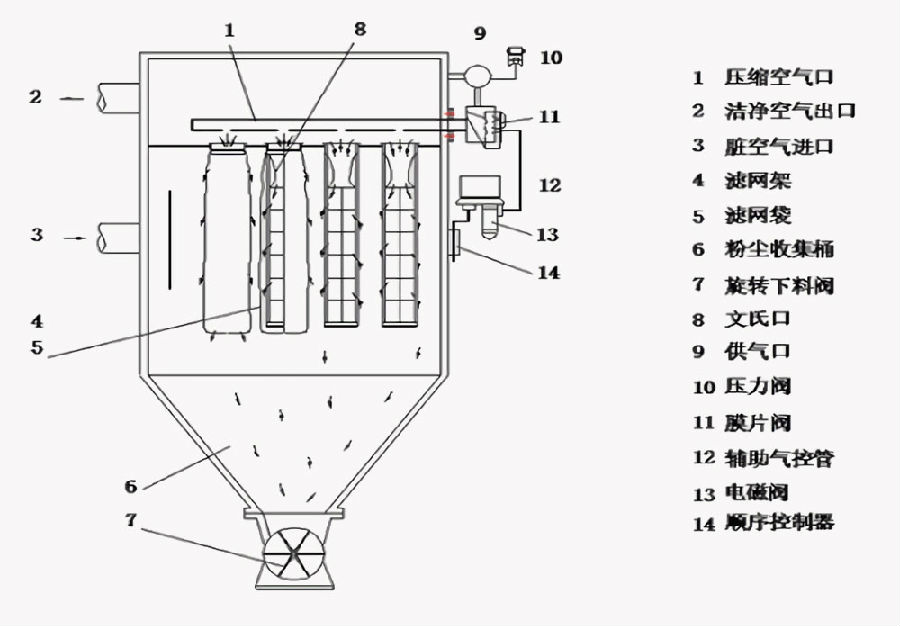

袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。袋式除尘器图例如下：袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着决定性的作用。为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行中重要的一环。

四、袋式除尘器分类

1、按滤袋的形状分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。

2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。

3、按袋的过滤方式分为：外滤式及内滤式。 清灰方法是布袋除尘器分类的主要标志： 　　

（1）机械振动类 　　用机械装置（含手动、电磁或气动装置）使滤袋产生振动而清灰的布袋除尘器，有适合间隙工作的非分室结构和适合连续工作的分室结构两种构造形式的布袋除尘器。 　　

（2）分室反吹类 　　采取分室结构，利用阀门逐室切换气流，在反向气流作用下，迫使滤袋形缩瘪或鼓胀而清灰的布袋除尘器。 　　

（3）喷咀反吹类 　　以高压风机或压气机提供反吹气流，通过移动的喷咀进行反吹，使滤袋变形抖动并穿透滤料而清灰的布袋除尘器（均为非分室结构）。 　　

（4）振动、反吹并用类 　　机械振动（含电磁振动或气动振动）和反吹两种清灰方式并用的布袋除尘器（均为分室结构）。 　　

（5）脉冲喷吹类 　　以压缩空气为清灰动力，利用脉冲喷吹机构的瞬间内放出压缩空气，诱导数倍的二次空气高速射入滤袋，使滤袋急剧鼓胀，依靠冲击振动和反向气流而清灰的布袋除尘器。 尤其是脉冲喷吹类除尘器广泛应用于食品、制药、饲料、冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与粉尘物料的回收。

五、袋式除尘器工作原理

　　袋式除尘器高的除尘效率是与它的除尘机理分不开的。含尘气体由除尘器进气管道经导流板进入灰斗时,由于导流板的碰撞和气体速度的降低等作用,粗粒粉尘将落入灰斗中,其余细小颗粒粉尘随气体进入滤袋室,由于滤料纤维及织物的惯性、扩散、阻隔、钩挂、静电等作用,粉尘被阻留在滤袋外,净化后的气体逸出袋外,经排气管排出。滤袋上的积灰采用喷吹脉冲气流去除,清除下来的粉尘下到灰斗,经双层卸灰阀排到输灰装置，由排灰装置排走。

　　低压脉冲袋式除尘器的气体净化方式为外滤式，含尘气体由导流管进入各单元过滤室，由于设计中滤袋底离进风口上口垂直距离有足够、合理的气流通过适当导流和自然流向分布，达到整个过滤室内空气分布均匀，含尘气体中的颗粒粉尘通过自然沉降分离后直接落入灰斗，其余粉尘在导流系统的引导下，随气流进入中箱体过滤区，吸附在滤袋外表面。过滤后的洁净气体透过滤袋经上箱体、排风管排出。

滤袋采用压缩空气进行喷吹清灰，清灰机构由气包、喷吹管和电磁脉冲控制阀等组成。过滤室内每排滤袋出口顶部装配有一根喷吹管，喷吹管下侧正对滤袋中心设有喷吹口，每根喷吹管上均设有一个脉冲阀并与压缩空气气包相通。清灰时，电磁阀打开脉冲阀，压缩空气经喷由清灰控制装置按设定程序打开电磁脉冲喷吹，压缩气体以极短促的时间按次序通过各个脉冲阀经喷吹管上的喷嘴诱导数倍于喷射气量的空气进入滤袋，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击振动，造成很强的清灰作用，抖落滤袋上的粉尘。

　　滤料使用一段时间后，由于筛滤、碰撞、滞留、扩散、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到一定数值后，要及时清灰。清灰时不能破坏初层，以免效率下降。

　　滤料性能和质量的好坏,直接关系到袋式除尘器性能的好坏和使用寿命的长短。而过滤材料是制作滤袋的主要材料,它的性能和质量是促进袋式除尘技术进步,影响其应用范围和使用寿命。

滤料用纤维，有棉纤维、毛纤维、合成纤维以及玻璃纤维等，不同纤维织成的滤料具有不同性能。常用的滤料有208或901涤轮绒布，使用温度一般不超过120℃，经过硅硐树脂处理的玻璃纤维滤袋，使用温度一般不超过250℃，棉毛织物一般适用于没有腐蚀性；温度在80-90℃以下含尘气体。

六、袋式除尘器优点

⑴除尘效率高，除尘器出口气体含尘浓度在10mg/m3之内，对亚微米粒径的细尘有较高的分级效率。

⑵处理风量的范围广，既可用于工业炉窑的烟气除尘，也可用于矿产区粉尘除尘，减少大气污染物的排放。

⑶在保证同样高除尘效率的前提下，造价低于电除尘器。

⑷采用玻璃纤维、聚四氟乙烯等耐高温滤料时，可在200℃以上的高温条件下运行。

⑸对粉尘的特性不敏感，不受粉尘及电阻的影响。

⑹嵌入式弹性袋口，密封性能好;

⑺脉冲阀数量小，清灰强度大，动作迅速;

⑻整机采用微机自动控制，各参数易于调节，可实现无岗位工作;

⑼结构简单，维护操作方便，易实现隔离检修。
